[미광전자] 와이어 본딩: 현대 응용 기술 동향 및 비용 고려 사항

안녕하세요 미광전자입니다.

오늘은 와이어본딩 관련된 현대적 응용, 기술 동향 및 비용 고려사항 설명드리겠습니다.

당사는 와이어본딩 장비 보유중이므로 본딩 가능하니 문의 바랍니다.

​

​

• 와이어 본딩 설명

와이어 본딩은 반도체 다이를 패키지 리드 프레임 및 회로 기판에 연결하는 주요 방법으로 오랫동안 지배적이었습니다. 특히 칩 온 보드(COB) 기술에서는 다이가 PCB에 직접 장착되는데, 이 기술에서 와이어 본딩이 특히 중요합니다. 와이어 본딩은 계산기와 초기 디지털 장치와 같은 소비자 전자제품에서 대량 생산 시의 신뢰성과 비용 효율성 때문에 인기를 얻었습니다.

시간이 지남에 따라, 와이어 본딩 COB는 소형화와 더 높은 성능의 요구를 충족하기 위해 발전했으며, 전력 LED, 이미지 센서, 전력 전자, 고성능 컴퓨팅과 같은 응용 분야에서 중요한 기술이 되었습니다. 오늘날 와이어 본딩은 마이크로일렉트로닉스 산업에서 1차 연결의 75-80%를 차지하며, 컴팩트하고 고성능 설계에서 신뢰할 수 있는 연결을 제공합니다.

​

​

• 전자 분야에서 와이어 본딩의 현대적 응용

와이어 본딩은 다양한 현대적 응용 분야에서 사용되며, 유연성, 신뢰성, 비용 효율성을 제공합니다. 주요 분야로는 다음과 같습니다:

​

• 3D 집적 회로(ICs): 3D IC에서는 여러 반도체 다이가 수직으로 쌓이는데, 이러한 층을 연결하는 데에 와이어 본딩이 필수적입니다. 장치가 더욱 컴팩트해짐에 따라 고밀도 처리 능력에 대한 수요가 증가하고 있으며, 이는 미세 피치와 높은 핀 수를 관리하는 데 있어 와이어 본딩을 필수적으로 만듭니다. 이 기술은 고성능 컴퓨팅, 고급 모바일 장치, 고밀도 디지털 전자 제품에 있어 중요합니다.

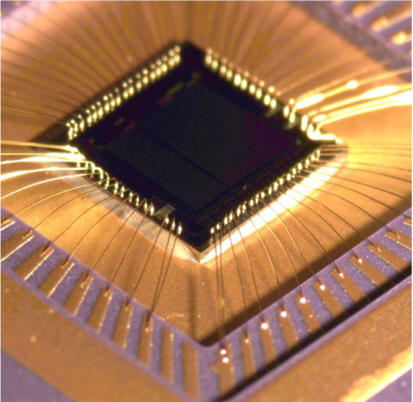

[와이어 본드가 있는 3D 적층 다이]

​

• 전력 전자 및 광대역갭 반도체: 전기 자동차와 재생 에너지 시스템과 같은 고전력 응용 분야에서 사용되는 실리콘 카바이드(SiC) 및 갈륨 나이트라이드(GaN)와 같은 광대역갭 반도체의 패키징에 와이어 본딩이 필수적입니다. 이러한 반도체는 높은 전압과 온도에서 작동하며, 더 높은 전류 부하를 처리하고 효율적인 전력 관리를 보장하기 위해 종종 굵은 구리 와이어 본딩이 사용됩니다.

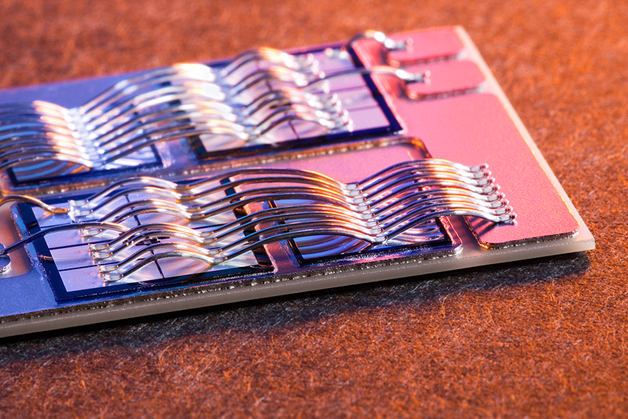

와이어 본딩된 전력 모듈

​

• 광전자 및 이미지 센서: 이미지 센서의 해상도가 증가함에 따라 필요한 연결 수가 급격히 증가하여, 미세 와이어 본딩이 필수적입니다. 이러한 고성능, 고밀도 설계는 고급 소비자 전자 제품, 의료 진단, 보안 시스템에 있어 중요합니다.

CMOS 이미지 센서 COB와 와이어 본딩

​

​

문의사항있으면 연락주세요.

감사합니다.

--
